此产品为后置激光管切割转台,通配160、220及320型前置大通孔转台,此转台除具备GT11部分优点以外,还具有以下特点:
1、体积有台面直径小，转动部分转台惯量小；
2、采用加大气缸设计，具有夹持力大、可靠性高等特点；
3、特殊轴承布置，回转精度高，承载能力强，支承刚性极佳；
4、电机采用后置布置；
5、主轴有70直径的通孔，可以后接通风或吸尘装置；
6、可选配加长、加宽、加厚卡爪配置，以满足不同用户的需要；

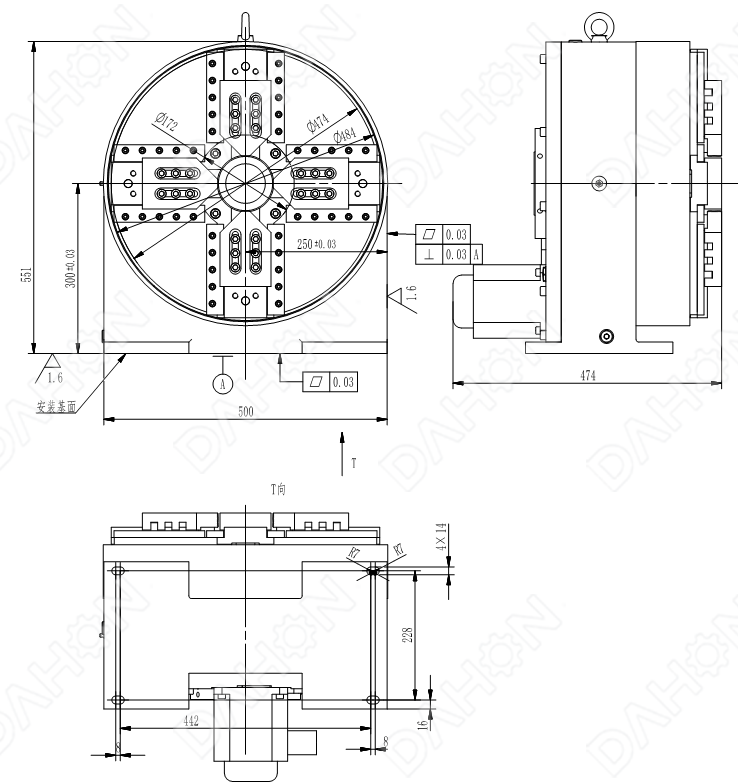

外形图以主要参数如下：
主要参数：
1、夹持范围直径φ20-φ320（换卡爪）,卡爪有效行程35；
2、内部总传动比i=20;
3、转台总转动惯量（不计电机）1.94kg.m^2：
4、回转精度：分度精度2',重复精度1';
5、卡爪每相对2个为1组，分别实现自定心，定心精度0.1mm,重复定心精度0.05mm;
6、允许最高转速：连续60r/min，瞬时90r/min;
7、额定承载150kg,最大允许工件转动惯量2kg.m^2(以0.1秒响应时间计算);
8、默认电机接口：止口φ110，电机轴φ24（光轴不带凸台），紧固螺钉4×M8，分布圆φ145；
9、电机选配参数：功率大于1.8kW,额定扭矩大于11N.m
10、额定工作压力0.3-1.0Mpa,最大承重220kg;
